初识 LLVM

本文只是简单的入门介绍，有兴趣深入的朋友请阅读官方文档。

下面是我读过的一些文档，汇总如下：

• 了解 LLVM 是什么，基本架构模块，IR 是什么，pass 的作用
  • 阅读 LLVM Overview 了解 LLVM 的模块划分以及各模块基本功能。
  • 阅读 The Architecture of Open Source Applications 了解 LLVM 的架构
• 编译
  • 阅读 get_started 了解如何编译 LLVM
  • 阅读 llvm cmake 参数 了解编译时 cmake 参数的含义
  • 阅读 CMake 简介 了解 CMake 语法
• 上手 pass，IR
  • 根据 writing an LLVM pass 上手尝试，了解 pass 的使用流程
  • ProgrammersManual 阅读开发手册了解编写 pass 可能涉及到的 API
  • IR 手册 略读 IR 手册，了解 IR 的基本特征
• 其他参考资料
  • LLVM 中文网
  • Xcode调试一个LLVM Pass
  • LeadroyaL’s llvm 系列文章
• 日常查阅
  • llvm cmake 参数
  • IR 手册
  • LLVM command guide llvm-as, llvm-dis, opt 等命令的使用说明

0x0: LLVM 架构简介

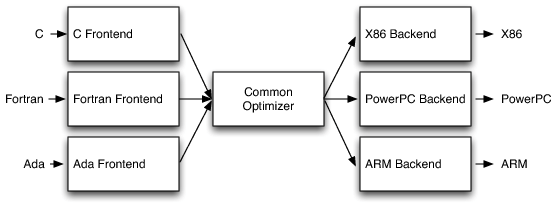

经典的三段式设计

LLVM，GCC， JIT(Java, Python) 等编译器都遵循经典的三段式设计

• 前端 (Frontend) - 词法分析，语法分析, 生成抽象语法树，生成中间语言 (例如 java 的字节码，llvm 的 IR，GCC 的 GIMPLE Tuples)

• 优化器 (Optimizer) - 分析中间语言，避免多余的计算，提高性能;

• 后端 (Backend) - 根据中间语言，生成对应的 CPU 架构指令 例如 X86，ARM；

通过这种设计，增加新的语言，只需要实现新的 Frontend，Optimizer 和 Backend 可以重用；同理新增新的 CPU 架构时，也只需要实现新的 Backend。

LLVM 的优势

LLVM，GCC，JIT 都采用三段式设计，LLVM 的优势在哪里 ？

GCC，JIT 存在的问题：

• GCC 的问题

• 古老，模块化不够 (GCC 是个整体，无法独立使用)。

• JIT 的问题

  • 强制 JIT 编译，垃圾回收以及使用非常特殊的对象模型；在编译与该模型不完全匹配的语言（例如C）时，性能欠佳。(我也不懂 😊)

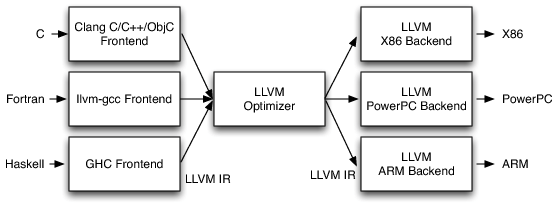

LLVM 的优势：

• 良好的模块化

• 严格定义语义的中间语言 IR

• 更多请参考

0x2: 编译 LLVM

1. 前置要求

   cmake, python, 可以通过 homebrew 来安装

   详细要求参考 Getting Started with the LLVM System - Requirements

2. 检出 LLVM 工程

   git clone --depth=1 https://github.com/llvm/llvm-project.git

3. 编译 LLVM 和 Clang

   cd llvm-project
   mkdir build_with_ninja
   cd build_with_ninja
   cmake -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_ASSERTIONS=ON -DLLVM_ENABLE_PROJECTS="clang;clang-tools-extra;compiler-rt" -G Ninja ../llvm
   ninja

   • -DCMAKE_BUILD_TYPE=Release
     • 默认 Debug，设置为 Release 可以减少硬盘空间的占用
   • -DLLVM_ENABLE_ASSERTIONS=ON
     • Debug 下默认 YES，其他 NO
   • -DCMAKE_INSTALL_PREFIX=directory
     • 不指定，默认安装在 build_with_ninja 的 bin 目录下
   • -G 参数说明：
     • Ninja - 推荐，编译速度更快
       • 安装方式- brew install ninja
     • Unix Makefiles - 通过 make 来编译
     • Visual Studio，Xcode - 方便调试

   4. 测试是否成功

      cd bin
      ./clang --help

0x3. Clang 命令

1. 首先创建一个名为 “hello.c” 的 C 文件

   #include <stdio.h>
   int main() {
       printf("hello world\n");
       return 0;
   }

2. 预编译

   clang hello.c -E

3. 词法分析，导出 token

   clang -fsyntax-only -Xclang -dump-tokens hello.c

4. 语法分析, 导出抽象语法树

   clang -fsyntax-only -Xclang -ast-dump hello.c

5. 编译为可执行文件

   clang hello.c -o hello

6. 编译为 bitcode

   clang -o3 -emit-llvm hello.c -c -o hello.bc

   -emit-llvm 搭配 -S 或者 -c 选项可以生成 LLVM .ll 或者 .bc 文件，.ll, .bc 都是 LLVM IR 格式，它们的区别是 .ll 是可读的，而 .bc 不可读。

7. 运行程序, 输出 hello world

8. ./hello

   运行 bitcode

   lli hello.bc

9. 使用 llvm-dis 查看 .bc 文件

   llvm-dis < hello.bc | less

10. 将 LLVM 中间文件 (.ll 或者 .bc) 编译为汇编文件

    llc hello.ll -o hello.s

    或者

    llc hello.bc -o hello.s

    也可以使用 clang

    clang hello.bc -S hello.s

11. 生成可执行文件

    clang hello.s -o hello

12. 常见错误

    1. 找不到头文件

    fatal error: 'stdio.h' file not found
    #include <stdio.h>
             ^~~~~~~~~
    1 error generated.

    通过 -I 指定头文件路径

    clang -I/Applications/Xcode.app/Contents/Developer/Platforms/MacOSX.platform/Developer/SDKs/MacOSX10.15.sdk/usr/include ...

0x4. 上手 Pass

pass 是什么？

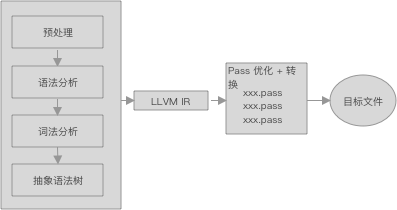

一系列优化 和 转换 LLVM IR 的 C++ 代码， 主要流程如下：

几个概念:

Module, Function, BasicBlock, Instruction, Value

• Module: 代表一个目标文件.o，包含 Function, 全局变量等

  可以遍历 Module 得到 Function

  for (Module::iterator iter = M.begin(); iter != M.end(); iter++) {
    Function *F = &(*iter);

• Function：包含若干 BasicBlock

• BasicBlock：包含若干 Instruction

• Instruction: 包含操作，Value

  add 是操作，其他为 Value；

  %1 = add i32 %a, %b

• Value：大部分对象都可以看成 Value，包括常量，参数，指令，函数

在 LLVM 源码目录外开发 Pass

为方便表述，简称 “外部 pass”，外部 pass 比较灵活，不用修改 LLVM 源码配置；

尝试制作一个打印函数名的简单 Pass，步骤如下:

1. 新建 outpasses

   # llvm-project 同级目录
   cd ../..
   mkdir outpasses

2. 创建如下目录

   outpasses/
       |
       CMakeLists.txt
       PrintFunctions/
           |
           CMakeLists.txt
           PrintFunctions.cpp
           ...

3. outpasses / CMakeLists.txt 内容如下：

   配置 LLVM_DIR - LLVM_DIR 为 LLVM 编译时的安装目录

   cmake_minimum_required(VERSION 3.4)

   set(ENV{LLVM_DIR} ~/llvm/llvm-project/build_with_ninja/lib/cmake/llvm)

   find_package(LLVM REQUIRED CONFIG)
   add_definitions(${LLVM_DEFINITIONS})
   include_directories(${LLVM_INCLUDE_DIRS})
   link_directories(${LLVM_LIBRARY_DIRS})

   # add c++ 14 to solve "error: unknown type name 'constexpr'"
   add_compile_options(-std=c++14)
   add_subdirectory(PrintFunctions)  # Use your pass name here.

4. PrintFunctions/CMakeLists.txt 内容如下：

   add_library(PrintFunctions MODULE
     # List your source files here.
     printFunctions.cpp
   )

   # LLVM is (typically) built with no C++ RTTI. We need to match that;
   # otherwise, we'll get linker errors about missing RTTI data.
   set_target_properties(PrintFunctions PROPERTIES
     COMPILE_FLAGS "-fno-rtti"
   )

   # Get proper shared-library behavior (where symbols are not necessarily
   # resolved when the shared library is linked) on OS X.
   if(APPLE)
     set_target_properties(PrintFunctions PROPERTIES
       LINK_FLAGS "-undefined dynamic_lookup"
     )
   endif(APPLE)

5. PrintFunctions/printFunctions.cpp 内容如下：

   #include "llvm/Pass.h"
   #include "llvm/IR/Function.h"
   #include "llvm/Support/raw_ostream.h"
   #include "llvm/IR/LegacyPassManager.h"
   #include "llvm/Transforms/IPO/PassManagerBuilder.h"
   using namespace llvm;

   namespace {
       struct Hello : public FunctionPass {
           static char ID;
           Hello() : FunctionPass(ID) {}

           virtual bool runOnFunction(Function &F) {
               errs() << "I saw a function called " << F.getName() << "!\n";
               return false;
           }
       };
   }

   // Automatically enable the pass.
   char Hello::ID = 0;
   static RegisterPass<Hello> X("hello", "Hello World Pass",
                               false /* Only looks at CFG */,
                               false /* Analysis Pass */);
   static RegisterStandardPasses Y(
       PassManagerBuilder::EP_EarlyAsPossible,
       [](const PassManagerBuilder &Builder,
           legacy::PassManagerBase &PM) { PM.add(new Hello()); });

6. 编译 pass 得到 libPrintFunctions.so

   cd outpasses
   cmake .
   make

   libPrintFunctions.so 在 PrintFunctions 文件夹中

7. 通过 clang 加载 pass

   cd llvm-project
   ./build_with_ninja/bin/clang -I/Applications/Xcode.app/Contents/Developer/Platforms/MacOSX.platform/Developer/SDKs/MacOSX10.15.sdk/usr/include  -Xclang -load -Xclang ../outpasses/PrintFunctions/libPrintFunctions.so ../llvmtest/test.c

   test.c 内容如下：

   #include <stdio.h>
   int main() {
       int a = 0;
       if ( a = 1) {
           printf("123");
       }
       return 0;
   }

   输出：

   I saw a function called main!

8. 也可以通过 opt 来加载 pass

   生成 bitcode

   ./build_with_ninja/bin/clang  -I/Applications/Xcode.app/Contents/Developer/Platforms/MacOSX.platform/Developer/SDKs/MacOSX10.15.sdk/usr/include -o3 -emit-llvm test.c -c -o test.bc

   opt -hello 开启 pass

   ./build_with_ninja/bin/opt -load ../outpasses/PrintFunctions/libPrintFunctions.so -hello < ../llvmtest/test.bc

Pass 和 PassManager 的关系

PassManager 管理 Pass，解决多个 Pass 依赖，传值等问题，例如 PassA 需要等待 PassB 执行完成后才执行；

Pass 需要注册到 PassManager 中：

1. 注册到 opt 中, hello 命令行可选参数，“Hello World Pass” 帮助说明

   # 注册到 opt 中，
   static RegisterPass<Hello> X("hello", "Hello World Pass",
                                false /* Only looks at CFG */,
                                false /* Analysis Pass */);

   通过 opt -hello 来使用 HelloPass

   opt -load lib/LLVMHello.so -hello < hello.bc > /dev/null

2. 注册到标准编译流程中，默认会执行 HelloPass，例如通过 clang 调用

   static llvm::RegisterStandardPasses Y(
       llvm::PassManagerBuilder::EP_EarlyAsPossible,
       [](const llvm::PassManagerBuilder &Builder,
          llvm::legacy::PassManagerBase &PM) { PM.add(new Hello()); });

移植到 LLVM 源码目录

1. 拷贝 PrintFunctions 目录到 LLVM 源码目录的 lib/Transform 目录下

2. 在 lib/Transform/CMakeLists.txt 中新增 add_subdirectory(PrintFunctions)

3. 重新编译，可以得到 libPrintFunctions.so

通过 Xcode 调试 Pass

请参考 Xcode调试一个LLVM Pass
